IT之家：https://www.ithome.com/ 8 月 5 日消息，3D 存储半导体 IP 企业 Neo Semiconductor 在 FMS 2026 上公布了其双晶体管 (2T) SRAM 设计 X-SRAM， 宣称可实现现有方案 5 倍的片上缓存容量 。

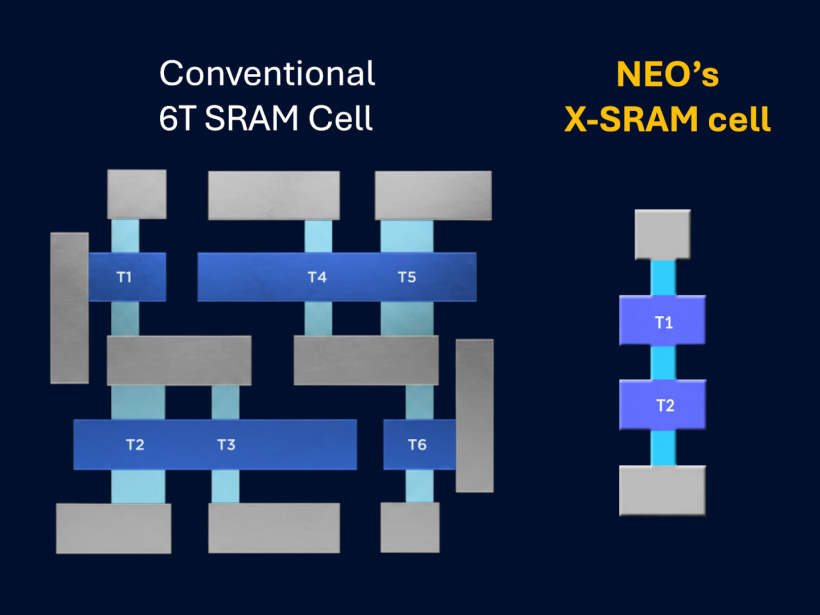

IT之家了解到，目前的商业化主流 SRAM 由 6 个晶体管构成，这限制了片上缓存的扩展，而 大 容量高速 SRAM 缓存非常适合推理解码等人工智能工作负载 。Neo Semiconductor 称其 可将片上 SRAM 容量提升到 GB 级别 。

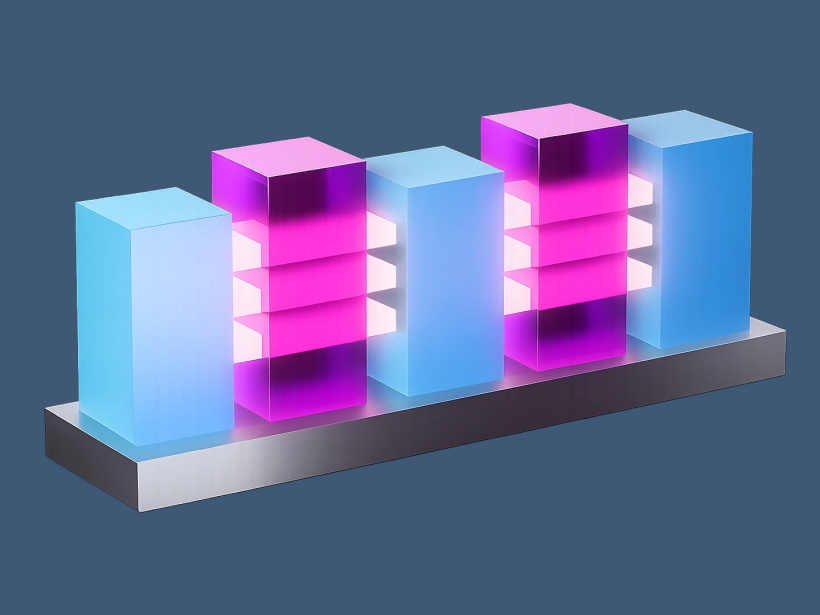

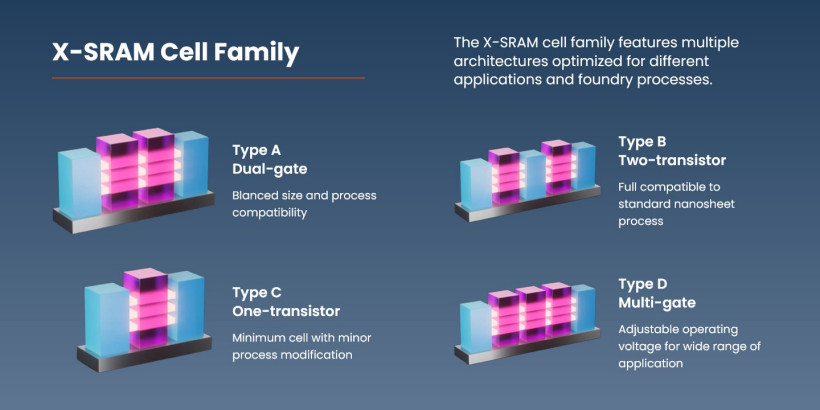

Neo Semiconductor 展示了 4 种不同的 X-SRAM 单元结构： Type B 方案与现有 GAA Nanosheet 尖端逻辑制程直接兼容 ；Type A / C / D 则各有侧重，需要工艺配合调整。

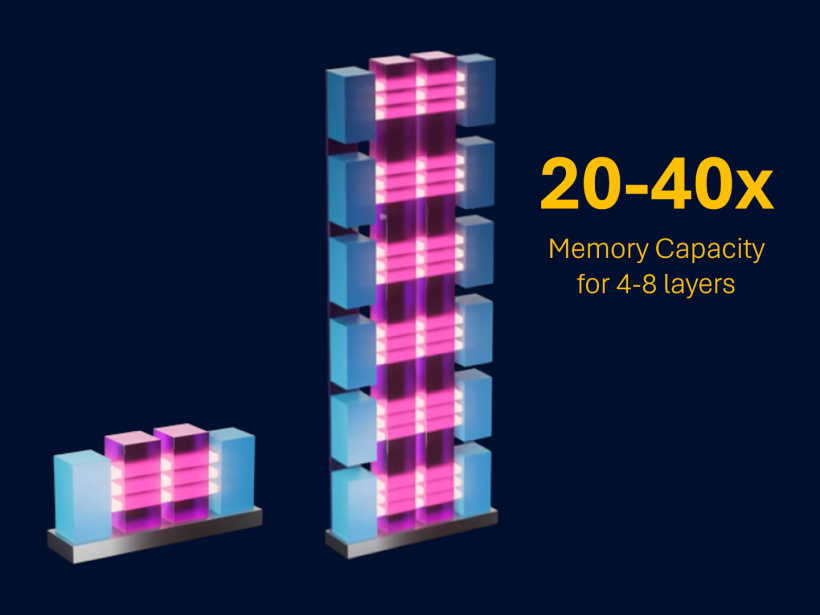

该企业还 展望了堆叠式的 3D X-SRAM ，有望实现 20~40 倍于现有设计的 SRAM 容量。
